Modèle Numérique de Terrain / d'Elévation

Par Editeur général - Dernière modification 26/11/2009 10:44

Retour à la page d'accueil de la veille

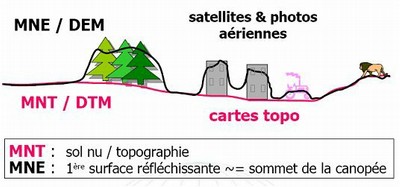

MNT ou MNE : quelles différences ?


  • MNT (DTM) : un Modèle Numérique de Terrain (Digital Terrain Model) se rapporte à l'élévation du terrain lui-même. Le MNT ne prend pas en compte la hauteur des bâtiments ni celles des arbres.
  • MNE (DEM) : un Modèle Numérique d'Elévation (Digital Elevation Model) prend en compte le relief, mais aussi ce que on appelle la "canopée" (sommets des arbres) ou encore le sur-sol (élévation des bâtiments). Par défaut les images aériennes ou satellites débouchent par photointerprétaion sur la production d'un MNE. Il faut des traitements plus poussés pour en extraire un MNT.

mne



Source : Les MNE gratuits (Marc Bernard, Forum Photogramétrie, 2009)






MNE à télécharger gratuitement


GTOPO30 : modèle numérique d'élévation construit sur une grille de 30 secondes d'arc  (approximativement 1 km). Publié en 1996, ce modèle a été construit sur 3 ans à partir de données vecteurs et rasters, issues de différents services américains (Digital Chart of the World, USGS Digital Elevation Models, Army Map Service Maps, International Map of the World). Il couvre l'ensemble de la surface terrestre. Il a été supplanté par le SRTM3 qui a une meilleure précision.

SRTM3 : modèle numérique d'élévation fourni par la NASA et la NIMA. Issu de la Shuttle Radar Topography Mission (SRTM), ce modèle d'élévation a été produit en 11 jours par la navette Endeavour en février 2000. Il est construit sur trois grilles différentes : une de 30 secondes d'arc (SRTM30), une autre de 3 secondes d'arc (SRTM3) et enfin la dernière d'1 seconde (SRTM1 seulement pour les Etats-Unis). Le SRTM3 possède une précision de 90m au sol, mais il n'a pas une extension complète en latitude (zone comprise approximativement entre 60° Nord et 56°Sud) et en altitude (zones de fortes pentes non fiables)

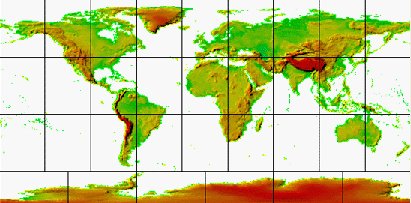

SRTM30 Plus : en 2008, le SRTM30 a été enrichi avec les données GTOPO30 et avec des données bathymétriques à partir d'une grille d'une minute d'arc entre 81° Nord et Sud, de manière à restituer la profondeur des océans.

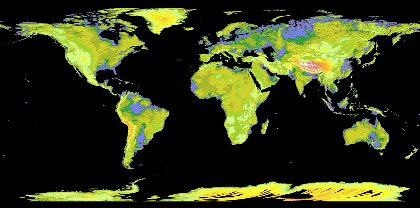

ASTER GDEM : nouveau modèle numérique d'élévation produit en 2009 par les Etats-Unis et le Japon à partir du satellite ASTER. Ce MNE couvre l'ensemble de la surface de la Terre et possède une meilleure résolution (précision 30m au sol) que le SRTM3. Le METI (Ministère de l'industrie et du commerce japonais) et la NASA reconnaissent cependant que la version 1 de l'ASTER GDEM constitue encore un modèle expérimental plutôt réservé à la recherche. C'est une  donnée brute, qui a le mérite d'exister en l'absence d'autres, mais l'apparente précision des 30m est trompeuse. On observe de nombreuses anomalies résiduelles avec des artefacts allant de 1/2 m à plus de 100m comme le montre cette comparaison.


SRTM30plus

aster
